Présentation de l'écran Overview :

Montage MODX > Performance > Motion Control
Présentation de l'écran Overview :
Vous trouverez sur cette page les informations relative à l'écran Motion Control > Overview.
La page en détails :
Ce diagramme que vous pouvez observer est un bon point de départ une fois que vous aurez compris les bases de la gestion des contrôleurs pour connaître les assignations des contrôleurs sur une performance, ici nous sommes sur la vue "Common" des assignations de contrôleurs :




  • En cliquant sur le pavé "Part" vous affichez la liste la liste des parts et Common, dans un premier temps de 1 à 8 pour les parts :




- en cliquant sur l'icône en forme de multipads en bas de la colonne qui s'est affichée à gauche, vous avez accès à la sélection des 16 parts :







- exemple ici avec la part 1 :




- puis la part2 :




- pour naviguer sur les parts vous pouvez le faire également directement et plus rapidement sur l'écran en cliquant sur la zone au dessus du graphique, seules Common et les parts actives de la performances sont accessibles, elles sont de couleur blanche versus grisés pour les non actives :




  • Repassons sur la vue Common qui est assez chargée, on peut simplifier la vue en désactivant Controller et ou Assignable et ou Fader et ou Super knob en cliquant dessus pour voir ce que chaque partie contrôle :




- lorsque vous sélectionnez Controllers uniquement, que vous soyez en Common ou sur une part spécifique, vous verrez toujours l'ensemble des contrôleurs assignés à toutes les parts :




- lorsque vous sélectionnez Assignable uniquement, en Common vous verrez toujours l'ensemble des liaisons des boutons rotatifs assignables en tant que source vers les parts au niveau Common de la performance en tant que destination, ici on voit que le bouton rotatif 1 contrôle  une destination pour la part 5 et le 2 contrôle une destination pour les parts  de 1 à 4  :



Si on regarde la part1, au niveau de l'assignation Part, le bouton rotatif assignable 1 contrôle une destination :
En fait pour cette performance qui est le CFX + FM EP, le bouton rotatif 2 Common contrôle les boutons rotatifs 1 des parts de 1 à 4 pour en gérer le volume des 4 parts de piano.
Le bouton rotatif 1 Common contrôle le bouton rotatif 1 de la part 5 (FM EP)  pour en gérer le volume.


- lorsque vous sélectionnez Fader, en sélection Common, les 8 faders contrôleurs les volumes des parts :




- en sélection part, le niveau de chaque element/operator :




- que la sélection soit en Common ou part, si on sélectionne Super Knob uniquement , on voit les parts que le Super Knob contrôle, ici les 5 parts de la performance :







Pour mémoire, le bouton rotatif 2 Common contrôle les boutons rotatifs 1 des parts de 1 à 4 pour en gérer le volume des 4 parts de piano.
Le bouton rotatif 1 Common contrôle le bouton rotatif 1 de la part 5 (FM EP)  pour en gérer le volume.
Le super Knob contrôle les boutons rotatifs assignables 1 et 2 au niveau common.
Tourner le Super Knob vers la droite fait baisser le volume des parts 1 à 4 et monter le volume de la part 5, le Super Knob contrôle bien les cinq parts.


  • Pavé Edit Common Control Setting :




En cliquant sur ce pavé, vous arrivez directement  :
- depuis Common en Performance Edit Common > Control > Control Assign.
- depuis une part en Performance Edit Part Common > Mod/control > Control Assign.




  • Les pavés Control/Function :
Ces trois pavés vous permettent de définir dans qu'elle "position" votre performance est mémorisée, au choix :

Performance Control / Part Control / Elem/Op Control.

En fonction de ce choix les faders contrôlerons soit les volumes des parts, soit les niveaux des Element/operator :




* Performance Control :

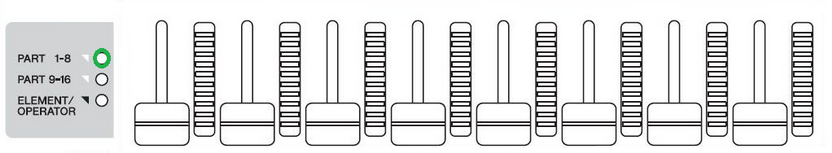

- Dans cette position, le voyant lumineux vert d'indication de ce que contrôlent les faders est sur Part 1-8 uniquement puisque Performance Control ne permet de contrôler que les volumes des parts de 1 à 8 :




- Le voyant Performance Control est allumé :




* Part Control :

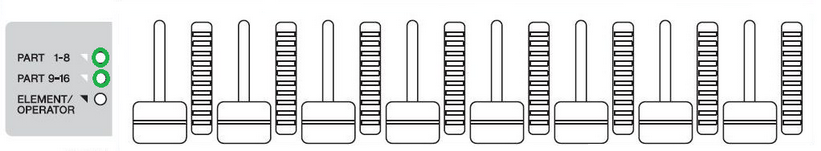

- Dans cette position, le voyant lumineux vert d'indication de ce que contrôlent les faders peut être sur Part 1-8 ou sur Part 9-16 puisque dans cette position vous pouvez choisir de contrôler les volumes des parts de 1 à 16 via les faders :




- Le voyant Part Control est allumé :




* Elem/Op Control :

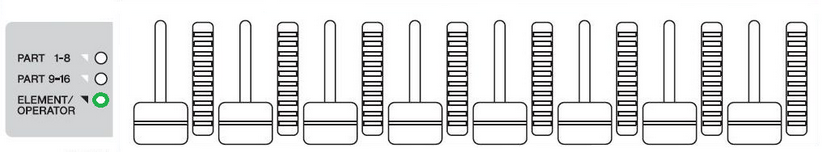

- Dans cette position, le voyant lumineux vert d'indication de ce que contrôlent les faders est sur Element/Operator, dans cette position vous contrôlez les niveaux des huit element d'une part AWM2 ou des huit operator d'une part FM-X :




- Le voyant Part Control clignote pour se différencier du réglage Part Control :




  • Le choix de chacun de ces trois réglages est sauvé avec les données de la performance ce qui veux dire que dès que vous prenez votre performance user, elle est sur l'un de ces trois réglages, celui qui vous est le plus utile pour votre performance.

C'est d'autant plus important pour le réglage element/operator par exemple pour les parts d'orgues.
Avec ce réglage, dès que vous avez sélectionné votre performance vous êtes sur le réglage Element/operator y compris en Live Set (notez pas contre qu'en Live set, Part Control ne clignote pas mais le réglage est bien pris en compte) et vous avez directement le Control des element/operator de la part1 de la performance.

Au final si sur un morceau vous devez modifier les réglages drawbar d'une part orgue ou d'un son FM-X en cours de morceau par exemple, placez cette part sur la position part1 et choisissez dans Motion Control > Overview : Elem/Ope Control,  sauvez ensuite votre performance.

• Notez que :

- les réglages de type drawbar restent inversés par rapport à un orgue standard, niveau à zéro ==> fader en position basse, niveau maximum==> fader en position haute.
- La plupart des preset organ ont été édités pour bénéficier de ce réglage.
Nouvelle fonction de l'OS 2.00 : Amélioration de l'affichage de la page Overview :
  • Depuis l'écran Home > Motion Control > Overview vous pouvez visualiser les assignations de contrôleurs, boutons rotatifs Assignables, Faders et Super Knob :




Il y avait déjà la possibilité de filtrer en sélectionnant Common ou une part, retirer la visualisation des contrôleurs, boutons rotatifs Assignables, Faders ou Super Knob.

- Pour faciliter la visualisation, bougez simplement par exemple un contrôleur, pendant quelques secondes vous verrez sur l'écran ce que ce contrôleur qui est la source a comme destination en "surbrillance" alors que les autres destinations sont atténuées, premier exemple avec la molette de modulation qui a des destinations sur les parts 1 et 5 dans cet exemple :




- Exemple avec le Ruban qui a des destinations sur les parts 1, 2, 3, 4 et 5 dans cet exemple :




- Exemple avec le bouton Assignable rotatif 3 Common qui a une destination sur la part 1 :
